Отрицательный зубец т на экг

Основные элементы ЭКГ

Биопотенциалы сердца регистрируют благодаря фиксации электродов электрокардиографа на верхних и нижних конечностях, а также на грудной клетке слева. Таким образом, получается собрать все направления электрогенеза в человеческом теле. Регистрирующие электроды располагают на разных частях тела и именно это сказывается на отведениях. Они бывают стандартными, однополюсными и грудными.

Расшифровка ЭКГ у взрослых основана на изучении всех положительных и отрицательных пиков кардиограммы, их продолжительности, смежности и других параметров. В процессе анализируют такие основные элементы ЭКГ:

• ответ сердца на сокращения в виде пиков (зубцы);
• изолинии между двумя соседними зубцами (сегменты);
• комплекс зубцов+сегмент (интервалы).

После прохождения электрического импульса по проводящей системе сердца, на кардиограмме отображаются подъемы и спады кривой линии, которые обозначают заглавными буквами латинского алфавита — P, Q, R, S и T. Зубец Р возникает при возбуждении предсердий, комплекс QRS характеризует возбуждение желудочков миокарда, зубец Т указывает на процесс угасания возбуждения и восстановления исходного состояния.

Интервал на электрокардиограмме измеряется в секундах. Он указывает на прохождение импульса по определенным отделам сердца

В диагностических целях особое внимание уделяют интервалу PQ (характеризует время проведения возбуждения до желудочков) и QT (не имеет постоянных значений и зависит от ЧСС)

Сегментом ЭКГ называют отрезок изолинии, расположенный между двумя соседними пиками. В постановке диагноза информативными оказываются сегменты PQ (время от момента окончания зубца Р до начала зубца Q) и ST (в норме располагается на изоэлектрической линии или незначительно отклоняется от нее). В заключении врача также могут встречаться не только прописные, но и строчные буквы латинского алфавита. Они также предназначены для обозначения основных элементов, но только в случае, когда пик не превышает в длину 5 мм.

Если запись ЭКГ ведется со скоростью 50 мм/сек, то каждая маленькая клеточка (1 мм) на ленте равняется 0,02 секундам.

Для получения более точной информации о состоянии миокарда могут использоваться дополнительные отведения по Нэбу

Коронарный Т

На кардиограмме зубец Т отражает способность эндокарда удерживать электрический отрицательный потенциал. Из этого следует, что при коронарной недостаточности зубец изменит свое направление. При нарушении он визуализирован в одной из следующих форм:

• Негативный, отрицательный.
• Равнобедренный.
• Остроконечный.

Все перечисленное – это так называемые зубцы ишемии. Иное их название — коронарные.

Важная особенность — зубцы будут максимально проявляться на кардиограмме в тех областях, где наблюдается наибольшее повреждение. В зеркальных отведениях показатель будет острым, равнобедренным. Чем более выражен Т на графике, тем сильнее проявилось повреждение миокарда.

Патологии, о которых свидетельствует отрицательный Т

Однако в большинстве случаев этот показатель говорит о разного рода патологических состояниях. Отрицательный зубец Т будет наблюдаться при следующих заболеваниях и нарушениях:

• Кровоизлияние субарахноидальное.
• Состояние после частых экстрасистол, пароксизмальной тахикардии.
• Так называемое “легочное сердце”.
• Нарушение нервной или гормональной регуляции работы сердца — сахарный диабет, тиреотоксикоз, болезни, затронувшие надпочечники или гипофиз.
• Ряд сердечных патологий — кардиомиопатия, инфаркт, воспалительный процесс в перикарде, миокарде, стенокардия, пролапс митрального клапана, эндокардит.

Элевация ST и инфаркт с элевацией ST

Для того чтобы правильно оценить степень элевации нужно знать в каком месте ее измерять.

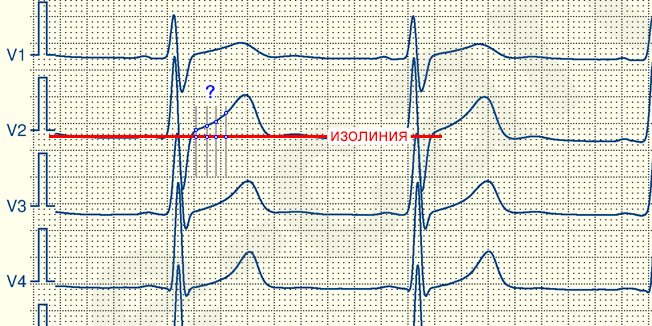

Вот посмотрите на картинку! Где вы будете измерять тут элевацию? Если возьмете левее, то будет меньше, праве-больше.

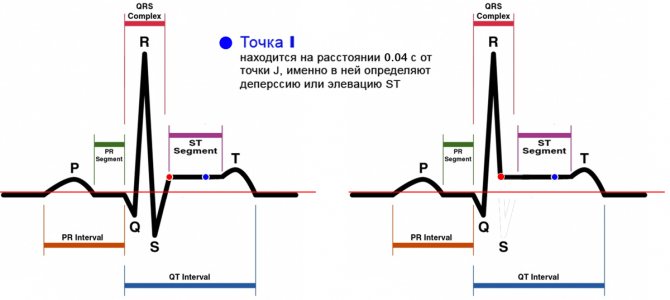

Для того чтобы стандартизировать измерения в практику была введена методика определения точки i (ischemia). Первым этапо в ее определении является поиск точки точку j (junction), которая находится в месте где заканчивается зубец S (если нет S, то R) и начинается сегмент ST. Если от точки j отступить 0,04 с (то есть 2 мм при скорости движения ленты 50 мм/сек), то в найдете точку i в которой и нужно измерять высоту элевации или депрессии.

Давайте посмотрим как это выглядит в жизни.

Вот так выглядят измерения. Вы можете увидеть элевацию не менее 2 мм в отведении III и почти 1,5 мм в отведении AVF

Наведите курсор чтобы увеличить рисунок

Что такое зубец Т, норма и причины отклонения

ЭКГ основано на регистрации электрических импульсов, возникающих при работе сердца

При ЭКГ работа сердца отражается на бумаге в виде графика. Он имеет различные зубцы и ровные линии, соответствующие фазе работы сердечной мышцы. Зубец Т в норме всегда положителен, он является частью участка ST и указывает на начало реполяризации, то есть после сокращения сердечная мышца начинает приходить в состояние покоя и восстанавливаться. Любые нарушения в расположении этого зубца говорят о том, что восстановительные функции сердца нарушены.

Расшифровать электрокардиограмму самостоятельно трудно. Как правило, наличие отрицательных зубцов Т говорит о том, что ткани миокарда повреждены и не могут полноценно восстановиться после возбуждения.

Это состояние встречается при следующих недугах:

• Инфаркт. В большинстве случаев отрицательный зубец Т указывает на ишемическую болезнь и начинающийся инфаркт. В результате ишемии или атеросклероза происходит закупорка сосудов сердца, в результате чего начинается некроз части миокарда. Это опасно тем, что сократительная способность сердца снижается, что может привести к опасным последствиям вплоть до летального исхода.
• Стенокардия. Стенокардию считают симптомом ишемической болезни и прединфарктным состоянием. Она сопровождается сильной и резкой болью в груди из-за недостаточного насыщения кислородом миокарда. Провоцирующим фактором может служить физическая активность, стресс.
• Гормональные нарушения. Вызвать нарушения работы сердца могут эндокринные заболевания, сахарный диабет, заболевания гипофиза или надпочечников. Гормональный дисбаланс негативно сказывается на работе сердечно-сосудистой системы.
• Легочное сердце. Легочным сердцем называют патологию, сопровождающуюся увеличением правого предсердия и желудочка из-за нарушений работы бронхов и легких. Этот недуг часто развивается у людей, имеющих хронические легочные заболевания. Причинами развития легочного сердца могут служить бронхит, бронхиальная астма, туберкулез, пневмонекроз, эмфизема легких.

Провоцировать появление отрицательных зубцов Т на кардиограмме могут нарушения кровообращения мозга, прием некоторых препаратов: от аритмии, антидепрессантов. Не всегда удается поставить диагноз на основании одной ЭКГ, требуется дальнейшее обследование и уточнение диагноза.

Клинические проявления

Однако стоит помнить, что клинические проявления не всегда возникают быстро. ЭКГ может определить отрицательный зубец Т, но пациент будет чувствовать себя отлично, не подозревая о начале заболевания. По этой причине рекомендуют проходить процедуру каждый год.

При заболеваниях, приводящих к отрицательному зубцу Т на кардиограмме, могут проявляться следующие симптомы:

Симптоматика может касаться не только сердечных проявлений. При гормональных сбоях нарушения затрагивают любые органы и ткани, могут возникать проблемы с весом, головные боли, ощущение жара или холода и т.д. Достоверно определить диагноз может только врач после тщательного обследования.

Отрицательный P в I отведении

а. Декстрокардия.Отрицательные зубцы P и T, инвертированный комплекс QRS в I отведении без нарастания амплитуды зубца R в грудных отведениях. Декстрокардия может быть одним из проявлений situs inversus (обратное расположение внутренних органов) или изолированной. Изолированная декстрокардия часто сочетается с другими врожденными пороками, включая корригированную транспозицию магистральных артерий, стеноз легочной артерии, дефекты межжелудочковой и межпредсердной перегородок.

б. Неправильно наложены электроды.Если электрод, предназначенный для левой руки, наложен на правую, то регистрируются отрицательные зубцы P и T, инвертированный комплекс QRS с нормальным расположением переходной зоны в грудных отведениях.

3. Глубокий отрицательный P в отведении V₁:увеличение левого предсердия. P mitrale: в отведении V₁конечная часть (восходящее колено) зубца P расширена (> 0,04 с), амплитуда его > 1 мм, зубец P расширен во II отведении (> 0,12 с). Наблюдается при митральных и аортальных пороках, сердечной недостаточности, инфаркте миокарда. Специфичность данных признаков — выше 90%.

4. Отрицательный зубец P во II отведении:эктопический предсердный ритм. Интервал PQ обычно > 0,12 с, зубец P отрицателен в отведениях II, III, aVF.

В. Интервал PQ

1. Удлинение интервала PQ:АВ-блокада 1 степени. Интервалы PQ одинаковые и превышают 0,20 с. Если длительность интервала PQ варьирует, то возможна АВ-блокада 2 степени.

Укорочение интервала PQ

а. Функциональное укорочение интервала PQ.PQ

Г. Ширина комплекса QRS

С

а. Блокада передней ветви левой ножки пучка Гиса.Отклонение электрической оси сердца влево (от –30° до –90°). Низкий зубец R и глубокий зубец S в отведениях II, III и aVF. Высокий зубец R в отведениях I и aVL. Может регистрироваться небольшой зубец Q. В отведении aVR имеется зубец поздней активации (R’). Характерно смещение переходной зоны влево в грудных отведениях. Наблюдается при врожденных пороках и других органических поражениях сердца, изредка — у здоровых людей. Лечения не требует.

.

б. Блокада задней ветви левой ножки пучка Гиса.Отклонение электрической оси сердца вправо (> +90°). Низкий зубец R и глубокий зубец S в отведениях I и aVL. Может регистрироваться небольшой зубец Q в отведениях II, III, aVF. Отмечается при ИБС, изредка — у здоровых людей. Встречается нечасто. Необходимо исключить другие причины отклонения электрической оси сердца вправо: гипертрофию правого желудочка,ХОЗЛ, легочное сердце, боковой инфаркт миокарда, вертикальное положение сердца. Полную уверенность в диагнозе дает только сравнение с предыдущими ЭКГ. Лечения не требует.

в. Неполная блокада левой ножки пучка Гиса. Зазубренность зубца R или наличие позднего зубца R (R’) в отведениях V₅, V₆. Широкий зубец S в отведениях V₁, V₂. Отсутствие зубца Q в отведениях I, aVL, V₅, V₆.

г. Неполная блокада правой ножки пучка Гиса.Поздний зубец R (R’) в отведениях V₁, V₂. Широкий зубец S в отведениях V₅, V₆.

2. > 0,12 с

а. Блокада правой ножки пучка Гиса.Поздний зубец R в отведениях V₁, V₂ с косонисходящим сегментом ST и отрицательным зубцом T. Глубокий зубец S в отведениях I, V₅, V₆. Наблюдается при органических поражениях сердца: легочном сердце, болезни Ленегра, ИБС, изредка — в норме. Замаскированная блокада правой ножки пучка Гиса: форма комплекса QRS в отведении V₁ соответствует блокаде правой ножки пучка Гиса, однако в отведениях I, aVL или V₅, V₆ регистрируется комплекс RSR’. Обычно это бывает обусловлено блокадой передней ветви левой ножки пучка Гиса, гипертрофией левого желудочка, инфарктом миокарда. Лечение — см. гл. 6, п. VIII.Е.

б. Блокада левой ножки пучка Гиса.Широкий зазубренный зубец R в отведениях I, V₅, V₆. Глубокий зубец S или QS в отведениях V₁, V₂. Отсутствие зубца Q в отведениях I, V₅, V₆. Наблюдается при гипертрофии левого желудочка, инфаркте миокарда, болезни Ленегра, ИБС, иногда — в норме. Лечение — см. гл. 6, п. VIII.Д.

в. Блокада правой ножки пучка Гиса и одной из ветвей левой ножки пучка Гиса.Сочетание двухпучковой блокады с АВ-блокадой 1 степени не следует расценивать как трехпучковую блокаду: удлинение интервала PQ может быть обусловлено замедлением проведения в АВ-узле, а не блокадой третьей ветви пучка Гиса. Лечение — см. гл. 6, п. VIII.Ж.

г. Нарушение внутрижелудочковой проводимости.Расширение комплекса QRS (> 0,12 с) в отсутствие признаков блокады правой или левой ножки пучка Гиса. Отмечается при органических поражениях сердца, гиперкалиемии, гипертрофии левого желудочка, приеме антиаритмических средств классов Ia и Ic, при синдроме WPW. Лечения обычно не требует.

Краткое описание элементов ЭКГ

На графическом изображении по горизонтали фиксируется время, по вертикали – частота и глубина изменений. Острые углы, отображенные сверху (положительные) и снизу (отрицательные) от горизонтальной линии, имеют название зубцы. Каждый из них является показателем состояния того, или иного отдела сердца.

На кардиограмме зубцы обозначаются, как P, Q, R, S, T, U.

• зубец Т на ЭКГ отображает фазу восстановления мышечной ткани сердечных желудочков между сокращениями миокарда;
• зубец Р – показатель деполяризации (возбуждения) предсердий;
• зубцы Q, R, S отражают возбужденное состояние желудочков сердца;
• U-зубец определяет цикл восстановления отдаленных участков сердечных желудочков.

Диапазон между соседними зубцами называется сегментом, всего их три: ST, QRST, TP. Зубец и сегмент вместе представляют собой интервал – время прохождения импульса. Для точной диагностики анализируется разность показателей электродов (электрический потенциал отведения), закрепленных на теле пациента. Отведения разделяются на следующие группы:

• стандартные. I – разность показателей на левой и правой руке, ІІ – соотношение потенциалов на правой руке и левой ноге, III – левой рукой и ногой;
• усиленные. AVR – от правой руки, AVL – от левой руки, AVF – от левой ноги;
• грудные. Шесть отведений (V1, V2, V3, V4, V5, V6), расположенных на грудной клетке обследуемого, между ребрами.

Расшифровкой результата исследования занимается квалифицированный кардиолог

Получив схематическую картинку работы сердца, врач-кардиолог анализирует изменение всех показателей, а также время, за которое их отмечает кардиограмма. Основными данными для расшифровки служат регулярность мышечных сокращений сердца, количество (число) сокращений сердца, ширина и форма зубцов, отображающих возбужденное состояние сердца (Q, R, S), характеристика Р-зубца, параметры зубца Т и сегментов.

Коронарный Т

На кардиограмме зубец Т отражает способность эндокарда удерживать электрический отрицательный потенциал. Из этого следует, что при коронарной недостаточности зубец изменит свое направление. При нарушении он визуализирован в одной из следующих форм:

• Негативный, отрицательный.
• Равнобедренный.
• Остроконечный.

Все перечисленное – это так называемые зубцы ишемии. Иное их название — коронарные.

Важная особенность — зубцы будут максимально проявляться на кардиограмме в тех областях, где наблюдается наибольшее повреждение. В зеркальных отведениях показатель будет острым, равнобедренным. Чем более выражен Т на графике, тем сильнее проявилось повреждение миокарда.

Типы зубцов

Сначала следует немного рассказать о том, как работает сердце. Оно имеет 4 камеры – два предсердия, и два желудочка (левые и правые). Электрический импульс, благодаря которому оно сокращается, формируется, как правило, в верхней части миокарда – в синусовом водителе ритма – нервном синоатриальном (синусном) узле. Импульс распространяется по сердцу вниз, сначала затрагивая предсердия и заставляя их сокращаться, затем проходит атриовентрикулярный нервный узел и другой нервный узел – пучок Гиса, и достигает желудочков. Основную нагрузку по перекачке крови на себя берут именно желудочки, особенно левый, задействованный в большом круге кровообращения. Этот этап называется сокращением сердца или систолой.

После сокращения всех отделов сердца настает время их расслабления – диастолы. Затем цикл повторяется снова и снова – этот процесс и называется сердцебиением.

Состояние сердца, при котором не происходит никаких изменений в распространении импульсов, отражается на ЭКГ в виде прямой горизонтальной линии, называемой изолинией. Отклонение графика от изолинии называется зубцом.

Одно сердечное сокращение на ЭКГ содержит шесть зубцов: P, Q, R, S, T, U. Зубцы могут быть направлены, как верх, так и вниз. В первом случае они считаются положительными, во втором – отрицательными. Зубцы Q и S всегда положительны, а зубец R всегда отрицателен.

Зубцы отражают различные фазы сокращения сердца. P отражает момент сокращения и расслабления предсердий, R – возбуждения желудочков, T – расслабления желудочков. Также используются специальные обозначения для сегментов (промежутков между соседними зубцами) и интервалов (участков графика, включающих сегменты и зубцы) например, PQ, QRST.

Соответствие стадий сокращения сердца и некоторых элементов кардиограмм:

• P – сокращение предсердий;
• PQ – горизонтальная линия, переход разряда от предсердий через атриовентрикулярный узел на желудочки. Зубец Q может отсутствовать в норме;
• QRS – желудочковый комплекс, наиболее часто использующийся в диагностике элемент ;
• R – возбуждение желудочков;
• S – расслабление миокарда;
• T – расслабление желудочков;
• ST – горизонтальная линия, восстановление миокарда;
• U – может отсутствовать в норме. Причины появления зубца однозначно не выяснены, однако зубец имеет ценность для диагностики некоторых заболеваний.

Ниже приведены некоторые отклонения от нормы на ЭКГ и их возможные объяснения. Эта информация, разумеется, не отменяет того факта, что целесообразнее доверить расшифровку профессионалу-кардиологу, который лучше знает все нюансы отклонений от норм и связанных с ним патологий.

Основные отклонения от нормы и диагноз

Таблица параметров кардиограммы у взрослых

Норма длительности элементов кардиограммы у детей

{SOURCE}

12 частей кардиограммы – зубцы Р, Т, Q, R, S

Кардиограмма состоит из 12 частей, каждая из которых соответствует определённому отведению. Она состоит из зубцов, расположенных выше или ниже линии, называемой изолинией. Зубцы обращенные вверх от нее, называются положительными, а повернутые вниз – отрицательными.

Глядя на кардиограмму, можно убедиться, что зубцы в разных отведениях, записанные в одно и тоже время, могут быть направлены в разные стороны. Это зависит от направления (вектора) возбуждения, возникающего в сердце. Если вектор направлен в сторону электрода, зубец будет положительным, а если от него – отрицательным.

Направление зубцов также может меняться при сердечных патологиях – блокадах, инфарктах и т.д.

 В норме ЭКГ состоит из нескольких зубцов:

• P – невысокого, закругленного.
• Q – небольшого острого.
• R – большого и острого.
• S- острого, относительно небольшого.
• Т- закругленного схожего с зубцом P.

Каждый из зубцов соответствует какому-либо периоду работы сердца.

Зубцы ЭКГ

Нормальные показатели для взрослых

На графике этот зубец совпадает с так называемой фазой реполяризации, то есть с обратным переходом калиевых и магниевых ионов через мембрану сердечных клеток. Именно после этого мышечное волокно клеток будет готово к следующему сокращению.

Теперь расшифровка ЭКГ. Норма у взрослых:

• По изолинии Т будет начинаться после зубца S.
• По направлению должен визуально совпадать с QRS. То есть быть положительным там, где преобладает R, отрицательным в зонах, где доминирует уже S.
• Нормальная форма зубца — плавная. Ее первая часть будет более пологой.
• Амплитуда доходит до 8-й клеточки.
• Нарастает от 1 до 3 грудного отведения ЭКГ.
• Зубец бывает негативным в V1 и aVL.
• Всегда отрицательные Т в aVR.

Насколько информативно ЭКГ при миокардите

Любая ЭКГ состоит из нескольких зубцов, сегментов и интервалов, отражающих сложный процесс распространения волны возбуждения по сердцу. Форма электрокардиографических комплексов и величина зубцов различны в разных отведениях и определяются величиной и направлением проекции моментных векторов ЭДС сердца на ось того или иного отведения. Если проекция моментного вектора направлена в сторону положительного электрода данного отведения, на ЭКГ регистрируется отклонение вверх от изолинии — положительные зубцы. Если проекция вектора обращена в сторону отрицательного электрода, на ЭКГ фиксируется отклонение вниз от изолинии — отрицательные зубцы. В случае, когда моментный вектор перпендикулярен оси отведения, его проекция на эту ось равна нулю и на ЭКГ не регистрируется отклонения от изолинии. Если же в течение цикла возбуждения вектор меняет свое направление по отношению к полюсам оси отведений, то зубец становится двухфазным.

Диагностика заболеваний сердца проводится методом регистрации и исследования электрических импульсов, возникающих вследствие расслабления и сокращения сердечной мышцы за определенный временной промежуток — электрокардиографии. Фиксирует импульсы, и преобразует их в наглядный графикна бумаге электрокардиограмму специальный прибор — электрокардиограф.

Основные составляющие кардиограммы

Прежде чем приступить к основной части повествования, необходимо потратить некоторую часть времени на пояснение определенных аспектов, понимание которых позволит дать объективную оценку изученным данным.

Обратите внимание на изображенную сетку 2-х типов ячеек: малых и больших (5ˣ5). Одна горизонтальная сторона маленькой клетки соответствует 1 мм или иначе 0,04 секунды (время), а вертикальная – 1 мВ (напряжение в микровольтах)

Следовательно, крупная ячейка будет равна 5 малым клеткам или 0,2 секунды. Рассматриваемый параметр может указать на нарушение работы сердца, являясь одним из важных элементов кардиограммы, но об этом чуть позже.

Зубцы представляют собой участки, которые располагаются либо выше, либо ниже средней линии (нулевой или изоэлектрической). При этом возвышающиеся сегменты называются положительными, а противоположные им – отрицательными.

Особенности электрокардиограммы

В медицине выделяется 5 основных зубца, обладающих собственными обозначениями в виде латинских букв:

• P (норма: положительный) указывает на время, в момент которого происходит сердцебиение, в идеале должен быть равен периоду 0,12-2 секунды. Вспоминаем об изученном ранее сетчатом строении электрокардиограммы. Проще осуществлять расчеты при выделении начала и конца сегмента P вертикальными черточками.
• Q (норма: отрицательный) определяет состояние перегородки между желудочками, свидетельствует об инфаркте миокарда.
• R (норма: положительный) находится, как правило, выше остальных зубцов, представляя собой наиболее высокий пик. Отражает изменения в области миокарда желудочков.
• S (норма: отрицательный) располагается, как и Q, у подножия пика R и указывает на завершение процессов, осуществляющихся в желудочках.
• T (норма: положительный) представляет собой восстановление потенциала сердечной мышцы. Находится обычно выше изоэлектрической (нулевой) линии.

Нельзя судить о состоянии «двигателя» организма лишь по одному зубцу: вкупе эти элементы позволят воссоздать более детальную картину, отражающую состояние мышцы.

Но особое внимание будет уделяться «пику и его подножиям» – Q, R и S, которые образуют так называемый комплекс QRS, составленный из букв-обозначений. Интервал, в котором располагается QRS у здорового человека, длится до 0,11-0,12 секунды.В редких случаях наблюдается хронологическое удлинение, указывающее на патологию пучка Гиса или нарушение проводимости

Расшифровка итоговых данных

Результаты ЭКГ считаются основой диагностики сердечно-сосудистых патологий

При их интерпретации во внимание принимаются такие показатели, как систолический (ударный) объем крови, который нагнетается в желудочках и выбрасывается в магистральные сосуды, минутный объем кровообращения, частота сокращений сердечной мышцы за 1 минуту

Алгоритм последовательности оценивания функциональной деятельности сердца и состоит из:

• Изучения ритма сокращений – оценивание длительности интервалов и выявление нарушения проведения электрических импульсов (блокады).
• Анализ сегментов ST и обнаружение патологических зубцов Q.
• Исследование зубцов Р, отражающих сокращение предсердий.
• Изучение стенок желудочков с целью выявления их уплотнения.
• Определение электрической оси сердца.
• Исследование зубцов Т, отражающих ре-поляризацию (восстановление) мышечной ткани после сокращений.

Анализ ЭКГ состоит из основных показателей, схематически изображенных на графической ленте: возвышения или углубления с острыми концами над прямой линией –зубцы; отрезки, которые соединяют зубцы – сегменты; расстояние от зубца до сегмента – интервал

Проведя анализ характеристик кардиограммы, лечащий врач имеет представление о клинической картине сердечной деятельности, к примеру изменение ширины интервалов и формы всех выпуклых и вогнутых зубцов наблюдается при замедлении проведения сердечного импульса, зеркально-перевернутая кривая зубца Т и уменьшение сегмента ST указывает на повреждение клеток мышечного слоя сердца.

При интерпретации ЭКГ оцениваются сокращения мышцы сердца при изучении амплитуды и направления их электрических полей в 3-х стандартных отведениях, 3-х усиленных (однополюсных), 6-ти отведениях от области грудной клетки – I, II, III, avR, avL и avF. По результатам данных элементов дают оценку электрической оси сердца, судят о расположении сердца и наличии нарушений прохождения электрических импульсов по сердечной мышце (блокад).

Нормальная кардиограмма взрослого человека

Правильно «прочитать» графическое изображение самому пациенту, не имея соответствующих знаний, не удается. Однако можно иметь общие сведения об основных параметрах исследования:

Нормальная ЭКГ ребенка

Расположение и длительность сегментов соответствуют общепринятым нормам. Некоторые показатели исследования зависят от возраста:

• электрическая ось имеет угол от 45° до 70°, у новорожденного младенца она отклонена влево, до 14-ти лет – расположена вертикально;
• сердечный ритм – синусовый, у новорожденного до 135 уд/мин, у подростка – 75-85.
